فیس فلنج چیست؟ راهنمای جامع و کامل

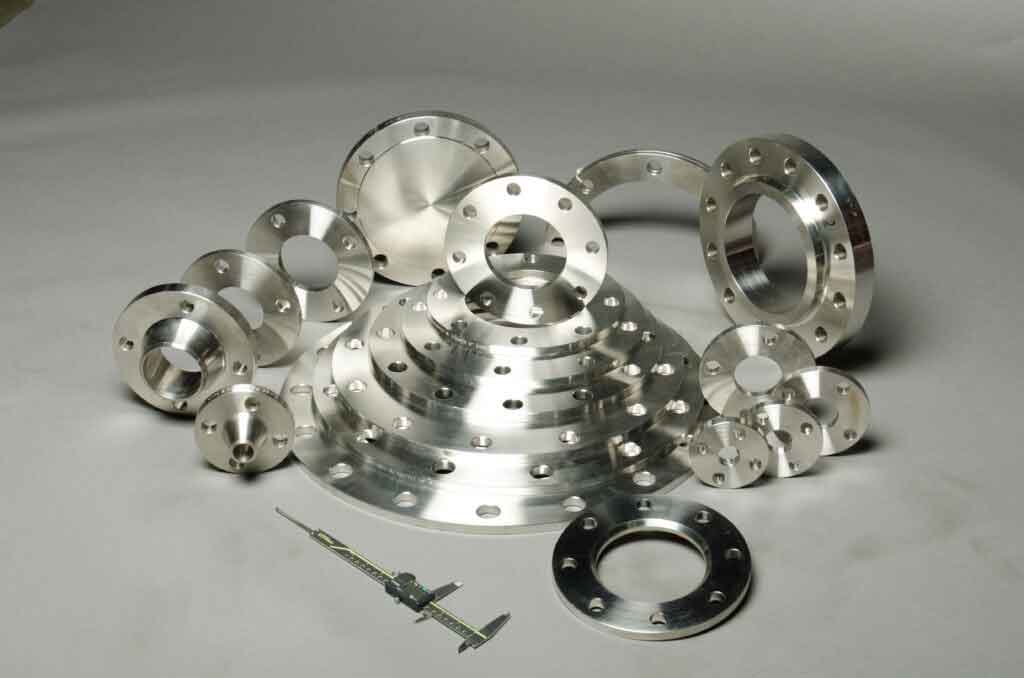

فیس فلنج چیست؟

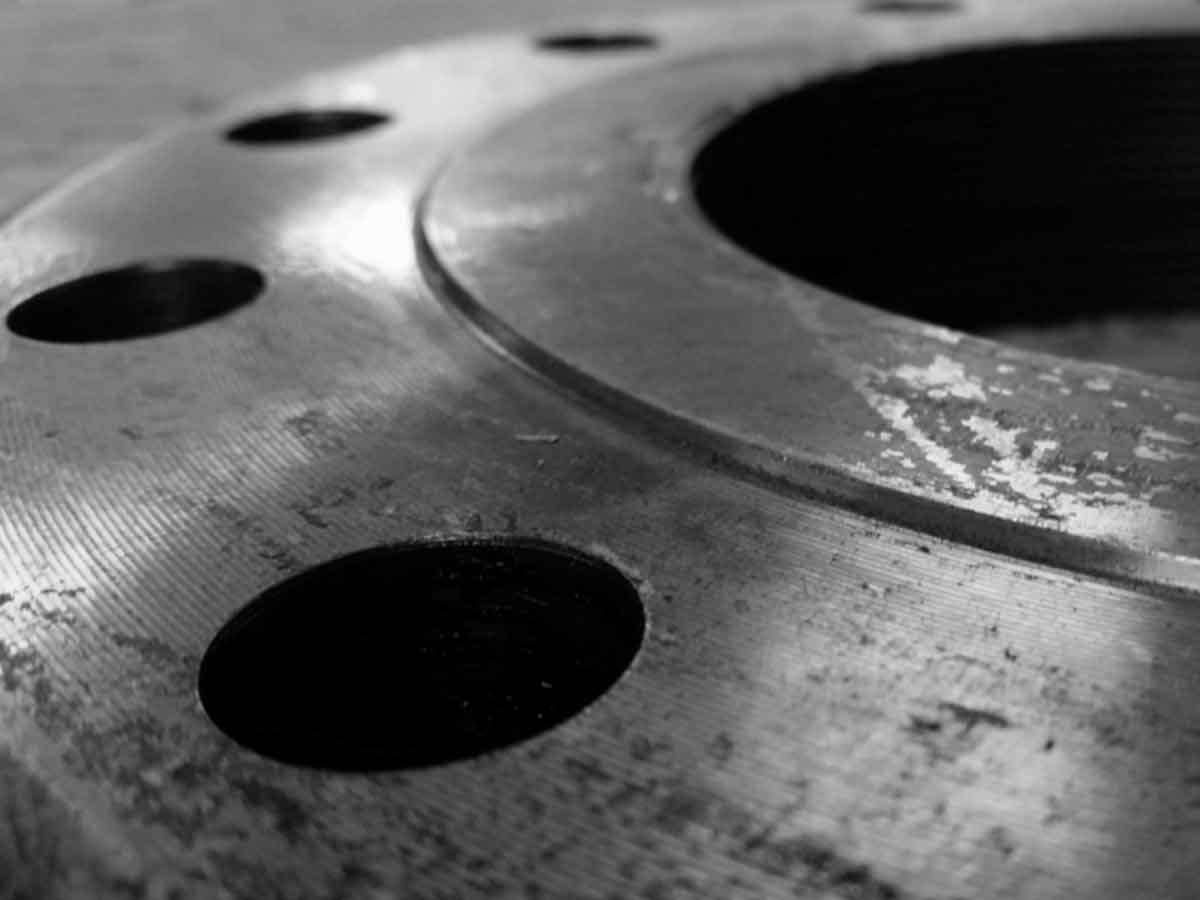

فیس فلنج یا صورت فلنج به سطحی از فلنج گفته می‌شود که واشر بر روی آن قرار می‌گیرد و وظیفه‌ی آب‌بندی اتصال را بر عهده دارد. فیس فلنج‌ها در انواع مختلفی با هندسه‌های گوناگون طراحی و تولید می‌شوند که هر کدام برای کاربردهای خاص و شرایط عملیاتی متفاوت مناسب هستند.

اهمیت فیس فلنج

• آب‌بندی: فیس فلنج نقش حیاتی در آب‌بندی اتصال فلنج‌ها ایفا می‌کند. واشر بر روی فیس فلنج قرار گرفته و با سفت شدن پیچ‌های فلنج، فشرده شده و مانع از نشت سیال از بین دو فلنج می‌شود.

• انتقال بار: فیس فلنج محل انتقال بار بین دو فلنج است. با سفت شدن پیچ‌ها، بار بین دو فلنج و واشر توزیع شده و اتصال محکم و ایمن ایجاد می‌شود.

• مقاومت در برابر خوردگی: فیس فلنج‌ها در معرض سیالات مختلف و شرایط محیطی گوناگون قرار دارند. جنس و طراحی فیس فلنج باید به گونه‌ای باشد که در برابر خوردگی و فرسایش مقاوم باشد.

انواع فیس فلنج

• فیس صاف (Flat Face - FF): این نوع فیس فلنج سطحی صاف و بدون برجستگی دارد. برای فشارهای کم و سیالات غیر خورنده مناسب است.

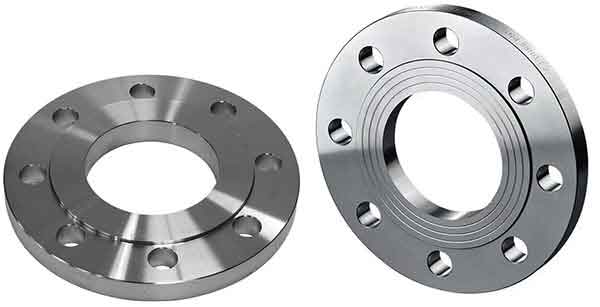

• فیس برجسته (Raised Face - RF): این نوع فیس فلنج دارای یک سطح برجسته در مرکز است. برای فشارهای بالا و سیالات خورنده مناسب است.

• فیس رینگ جوینت (Ring Type Joint - RTJ): این نوع فیس فلنج دارای یک شیار برای قرارگیری رینگ فلزی است. برای فشارهای بسیار بالا و سیالات خورنده و سمی مناسب است.

• فیس زبانه و شیار (Tongue and Groove - T&G): این نوع فیس فلنج دارای یک زبانه و شیار برای قفل شدن دو فلنج در هم است. برای سیالات با ذرات جامد و لجن مناسب است.

• فیس لپ جوینت (Lap Joint - LJ): این نوع فیس فلنج دارای دو صفحه لبه دار است که به همدیگر متصل می‌شوند. برای لوله‌های با قطر بزرگ مناسب است.

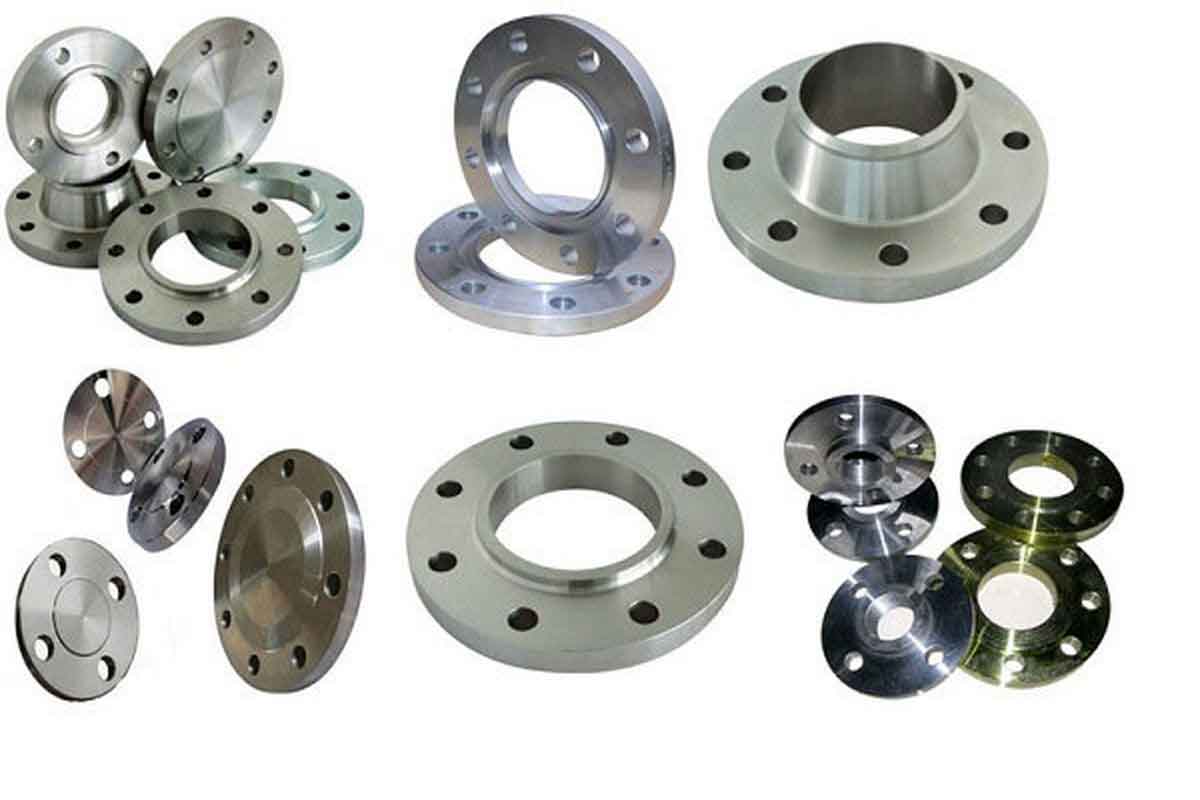

مزایا و معایب انواع فیس فلنج

فیس فلنج صاف (FF):

مزایا:

• ساخت ساده و ارزان

• مناسب برای فشار و دمای پایین

• نصب آسان

معایب:

• آب‌بندی ضعیف‌تر در مقایسه با سایر فیس فلنج‌ها

• عدم تحمل بارهای بالا

فیس فلنج برجسته (RF):

مزایا:

• آب‌بندی قوی

• تحمل بارهای بالا

• تنوع در جنس و ضخامت واشر

معایب:

• ساخت پیچیده‌تر و گران‌تر

• نصب دشوارتر

فیس فلنج رینگ جوینت (RTJ):

مزایا:

• بهترین آب‌بندی در فشارها و دماهای بالا

• مقاومت در برابر خوردگی

• عمر طولانی

معایب:

• ساخت بسیار پیچیده و گران

• نیاز به ابزار و تجهیزات خاص برای نصب

• حساسیت به نقص و آسیب

فیس فلنج زبانه و شیار (T&G):

مزایا:

• اتصال دقیق و بدون چرخش

• مناسب برای کاربردهای با لرزش و ارتعاش

• نصب آسان

معایب:

• ساخت پیچیده‌تر و گران‌تر

• تنوع کمتر در واشر

انتخاب فیس فلنج مناسب

انتخاب فیس فلنج مناسب به عوامل مختلفی از جمله فشار، دما، نوع سیال، شرایط محیطی و نوع اتصال بستگی دارد. در انتخاب فیس فلنج باید به موارد زیر توجه کرد:

• محدوده فشار و دما: فیس فلنج باید برای فشار و دمای سیال مورد نظر مناسب باشد.

• نوع سیال: فیس فلنج باید در برابر خوردگی و فرسایش ناشی از سیال مورد نظر مقاوم باشد.

• شرایط محیطی: فیس فلنج باید در برابر شرایط محیطی مانند رطوبت، گرد و غبار و مواد شیمیایی مقاوم باشد.

• نوع اتصال: فیس فلنج باید با نوع اتصال مورد نظر مانند جوشی، رزوه‌ای یا اسلیپون سازگار باشد.

نکاتی در مورد فیس فلنج:

• فیس فلنج‌ها باید قبل از نصب به طور کامل تمیز و عاری از هرگونه آلودگی باشند.

• واشر مناسب باید با توجه به نوع فیس فلنج و سیال مورد نظر انتخاب شود.

• پیچ‌های فلنج باید به طور یکنواخت و با گشتاور مناسب سفت شوند.

• فیس فلنج‌ها باید به طور دوره‌ای بازرسی و در صورت نیاز تعمیر و نگهداری شوند.

سوالات متداول در رابطه با فیس فلنج

1. فیس فلنج چیست؟

فیس فلنج، سطحی از فلنج است که برای اتصال به فلنج دیگر، واشر و یا تجهیزات مختلف آماده شده است.

2. انواع فیس فلنج کدامند؟

• فیس صاف (FF): برای فشار و دمای پایین

• فیس برجسته (RF): برای آب‌بندی بهتر

• فیس رینگ جوینت (RTJ): برای فشار و دمای بالا

• فیس زبانه و شیار (T&G): برای اتصال دقیق

3. در انتخاب فیس فلنج مناسب باید به چه مواردی توجه کرد؟

• فشار و دمای سیال

• نوع واشر

• کاربرد

4. مزایای فیس فلنج چیست؟

• آب‌بندی

• انتقال بار

• تنوع در کاربرد

• قابلیت تعویض

• مقاومت در برابر خوردگی

5. معایب فیس فلنج چیست؟

• هزینه

• پیچیدگی

• وزن

• محدودیت در فشار و دما

6. برای آب‌بندی بهتر فیس فلنج چه باید کرد؟

• از واشر مناسب با نوع فیس فلنج استفاده کنید.

• پیچ‌های فلنج را به طور یکنواخت و با گشتاور مناسب سفت کنید.

7. فیس فلنج در چه صنایعی کاربرد دارد؟

• نفت و گاز

• پتروشیمی

• نیروگاه‌ها

• صنایع غذایی

8. آیا فیس فلنج‌ها برای همه سیالات مناسب هستند؟

خیر، برخی از فیس فلنج‌ها برای سیالات خورنده یا سیالات با دمای بالا مناسب نیستند.

9. چه زمانی باید فیس فلنج را تعویض کرد؟

• در صورت مشاهده هرگونه نقص یا آسیب

• در صورت خوردگی یا فرسایش

• در صورت نیاز به تغییر نوع فیس فلنج

10. آیا نصب فیس فلنج پیچیده است؟

نصب فیس فلنج‌ها، به خصوص فیس فلنج‌های نوع رینگ جوینت، به تخصص و مهارت نیاز دارد.

11. آیا فیس فلنج‌ها در برابر فشار و دمای بالا مقاوم هستند؟

مقاومت فیس فلنج‌ها در برابر فشار و دما به نوع آنها بستگی دارد.

12.آیا فیس فلنج‌ها قابل تعمیر هستند؟

بله، در برخی موارد می‌توان فیس فلنج‌ها را تعمیر کرد.

13.چه عواملی بر قیمت فیس فلنج‌ها تأثیر می‌گذارند؟

• نوع فیس فلنج

• جنس فیس فلنج

• اندازه فیس فلنج

• برند سازنده
